| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SB22112203 |
| Quantidade de ordem mínima: | 2 conjuntos |
| Preço: | $700/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 62 dias |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 500 conjuntos/mês |
| Largura: | 120 mm | Tipo de perfil: | Gleason |
|---|---|---|---|
| Resistência à corrosão: | Ra 0,8 | Diâmetro externo: | 365 |
| FABRICAÇÃO: | Esquecimento de potência | Marca: | OEM |
| Destacar: | Engrenagem cônica espiral do pinhão direito,engrenagens cônicas espirais com estrias externas,engrenagens cônicas espirais do eixo de transmissão |
||
1) Direção da Engrenagem Cónica Helicoidal
a) Mão direita
A engrenagem cónica helicoidal direita é aquela em que a metade externa de um dente é inclinada na direção horária.
b) Mão esquerda
A engrenagem cónica helicoidal esquerda é aquela em que a metade externa de um dente é inclinada na direção anti-horária.
2) O que é power skiving?
Power skiving é um processo de corte contínuo que permite que a usinagem seja realizada em uma única configuração.
A possibilidade de usinar o componente completo em uma máquina multi-tarefa ou centro de usinagem em uma única configuração
reduz o tempo de produção, melhora a qualidade.

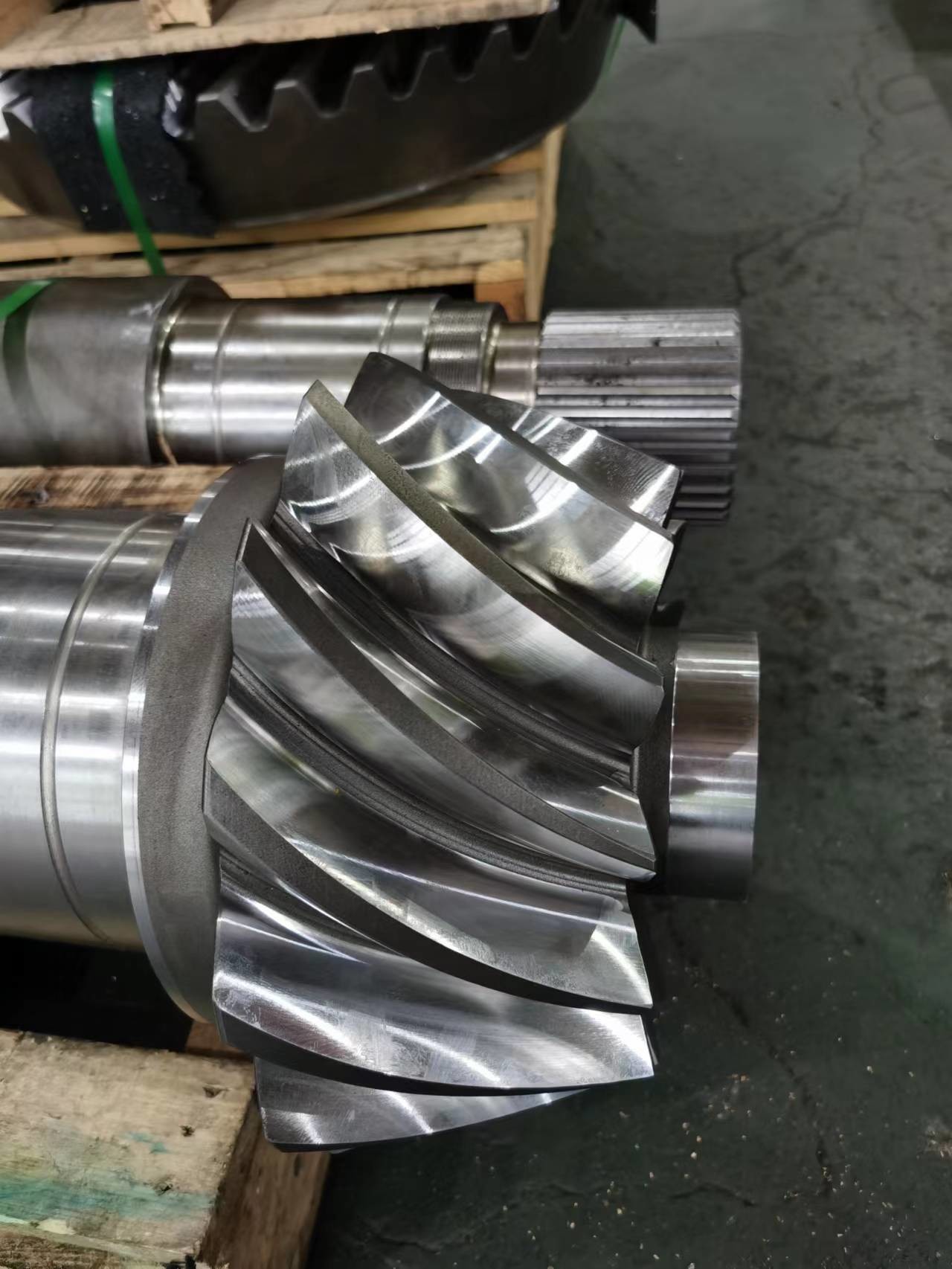

| Produtos | Engrenagens Cónicas Helicoidais com Estrias Externas |
| Feito sob medida | √ |
| Material | 17CrNiMo6/18CrNiMo7 |
| Fabricação de Dentes de Engrenagem | Fresagem de Engrenagens e Retificação de Dentes de Engrenagem |
| Retificação de Dentes de Engrenagem | √ |
| DP | 2.54 |
| Número de Dentes (Z) | 14T |
| Ângulo de Pressão (α) | 20° |
| Ângulo da Hélice (β) | 35° |
| Grau de Precisão dos Dentes | ISO 6 Grade/ AGMA 11Grade |
| Tratamento Térmico | Cementação |
| Dureza da Superfície | 58-62HRCV |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Equipamento de Produção
Processo de Produção
Forjamento Usinagem Corte
Tratamento Térmico Retificação Inspeção
