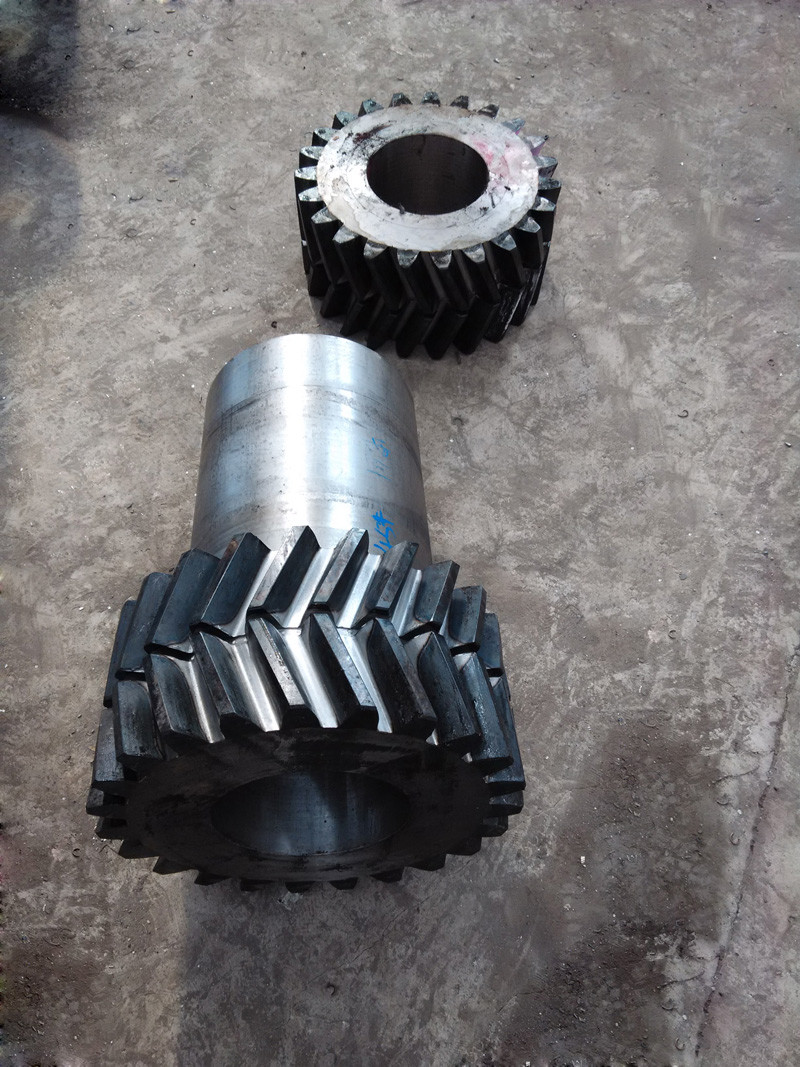

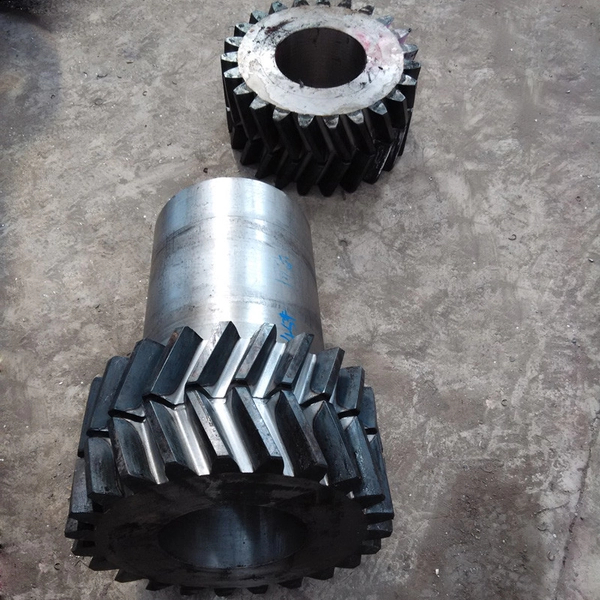

Engrenagem Espinha de Peixe com Pinhão de Aço Forjado SAE 4340

Informação Básica

Melhor preço contacto

Informação detalhada

Gear Profile:	Herringbone Gear	Hub Diameter:	90
Hardness:	260 HB	Helical angle:	25°
Pressure angle:	20°	Teeth Width:	55
Destacar:	Engrenagem em espinha de pinhão de aço forjado , engrenagem de pinhão de aço SAE 4340 , engrenagem em espinha de pinhão SAE 4340

Descrição de produto

Pinhão de Aço Forjado SAE 4340 Engrenagem Helicoidal em Espinha de Peixe

Especificações do Produto

Perfil da Engrenagem	Engrenagem Helicoidal em Espinha de Peixe
Diâmetro do Cubo	90
Dureza	260 HB
Ângulo Helicoidal	25°
Ângulo de Pressão	20°
Largura dos Dentes	55

Descrição do Produto

Peças de Reposição de Transmissão de Aço Forjado SAE 4340 Pinhão Engrenagem Helicoidal em Espinha de Peixe

Características Estruturais

Formato único dos dentes: O formato dos dentes de uma engrenagem helicoidal em espinha de peixe é em forma de V, consistindo em duas engrenagens helicoidais com direções espirais opostas. Visto de cima, cada ranhura espiral se assemelha à letra 'V', e múltiplas formas de 'V' se combinam para formar um padrão de espinha de peixe.
Sem folga axial: Semelhante às engrenagens helicoidais duplas, mas não há folga entre as duas superfícies helicoidais, o que torna as engrenagens helicoidais em espinha de peixe mais compactas durante a transmissão e capazes de suportar cargas mais altas.

Vantagens de Desempenho

Alta capacidade de carga: A grande área de contato dos dentes nas engrenagens helicoidais permite que as cargas sejam distribuídas uniformemente pelas superfícies dos dentes, resultando em uma alta capacidade de carga e tornando-as adequadas para aplicações que exigem a transmissão de alto torque.
Transmissão Suave: Devido ao grande número de pares de dentes engrenados simultaneamente e ao cancelamento das forças axiais, as engrenagens helicoidais apresentam vibração e ruído mínimos durante a transmissão, resultando em uma operação suave. Elas são adequadas para equipamentos que exigem altos níveis de suavidade.
Alta eficiência: O design do perfil dos dentes das engrenagens helicoidais minimiza o atrito de deslizamento entre os dentes, resultando em uma eficiência de transmissão relativamente alta. Isso reduz efetivamente a perda de energia e melhora a eficiência de utilização de energia do equipamento.

Detalhes Técnicos

Feito sob medida	√
Tipo de Perfil da Engrenagem	Espinha de Peixe
Fabricação dos Dentes da Engrenagem	Fresagem de Engrenagens
Retificação dos Dentes da Engrenagem	Nulo
Módulo (M)	7
Número de Dentes (Z)	17
Ângulo de Pressão (α)	20°
Ângulo da Hélice (β)	Personalizado
Grau de Precisão dos Dentes	Grau ISO 8-9
Tratamento Térmico	Têmpera e Revenimento

Comparação de Graus de Códigos de Aço

CHINA/GB	ISO	ГΟСТ	ASTM	JIS	DIN
45	C45E4	45	1045	S45C	CK45
40Cr	41Cr4	40X	5140	SCr440	41Cr4
20CrMo	18CrMo4	20ХМ	4118	SCM22	25CrMo4
42CrMo	42CrMo4	38XM	4140	SCM440	42CrMo4
20CrMnTi		18XГT		SMK22
20Cr2Ni4		20X2H4A
20CrNiMo	20CrNiMo2	20XHM	8720	SNCM220	21NiCrMo2
40CrNiMoA		40XH2MA/40XHMA	4340	SNCM439	40NiCrMo6/36NiCrMo4
20CrNi2Mo	20NiCrMo7	20XH2MA	4320	SNCM420
