O dobro do OEM zero Gap helicoidal e os desenhos em espinha alinham ISO 8-9

Informação Básica

Melhor preço contacto

Informação detalhada

Peso:	3400kg	Diâmetro da ponta:	4700
Número do dente:	158	Largura da cara:	120
Precisão:	Categoria do ISO 8-9	Tratamento térmico:	Normalização
Destacar:	Dobro do OEM helicoidal e engrenagens de desenhos em espinha , ISO helicoidal 8-9 da engrenagem de desenhos em espinha , Engrenagem helicoidal de desenhos em espinha zero de Gap

Descrição de produto

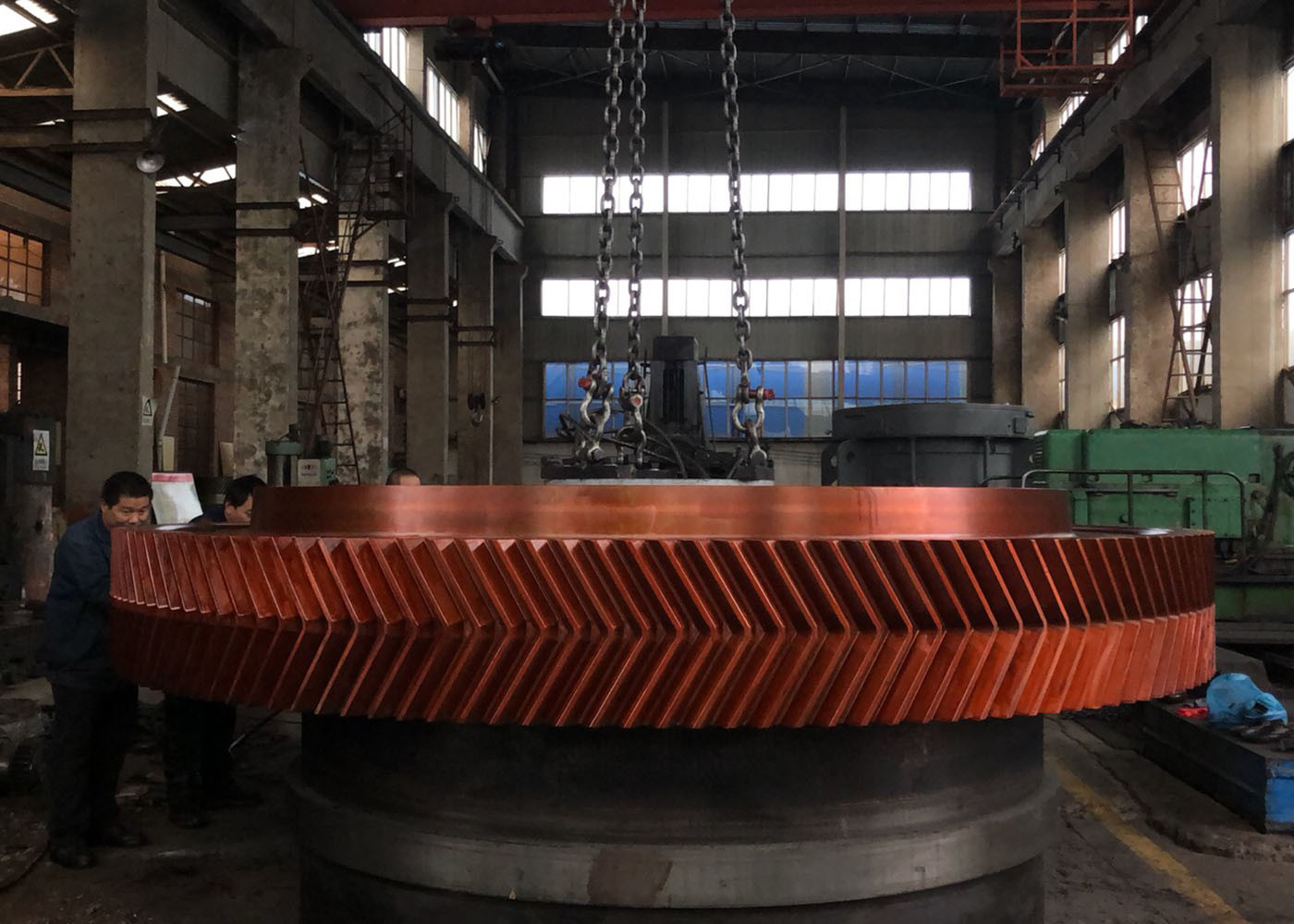

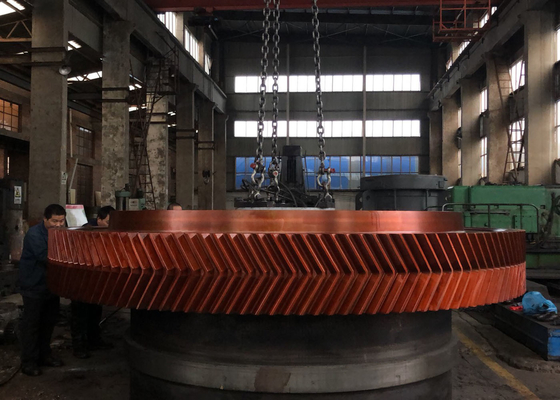

Engrenagens Helicoidais Duplas e Espinha de Peixe OEM Zero Gap ISO 8-9

Especificações do Produto

Atributo	Valor
Peso	3400Kg
Diâmetro da Ponta	4700
Número de Dentes	158
Largura da Face	120
Precisão	Grau ISO 8-9
Tratamento Térmico	Têmpera e Revenimento, Normalização

Engrenagens de Transmissão Personalizadas

Engrenagem Helicoidal Dupla Zero Gap - Engrenagem Espinha de Peixe

Tratamento Térmico de Engrenagens Espinha de Peixe

Dureza: 260-300 HB

Tratamento térmico primário: Têmpera e revenimento para engrenagens espinha de peixe

Material da Engrenagem

AISI 4140 ou SAE 4340

Aplicações

Transmissão de potência entre eixos paralelos

Turbinas a vapor de propulsão marítima

Característica	Especificação
Feito sob medida	✓
Tipo de Perfil da Engrenagem	Espinha de Peixe
Fabricação dos Dentes da Engrenagem	Fresagem de Engrenagens
Retificação dos Dentes da Engrenagem	Nulo
Módulo (M)	10
Número de Dentes (Z)	30
Ângulo de Pressão (α)	20°
Ângulo da Hélice (β)	Personalizado
Grau de Precisão dos Dentes	Grau ISO 8-9
Tratamento Térmico	Têmpera e Revenimento

Comparação de Graus de Códigos de Aço

CHINA/GB	ISO	ГΟСТ	ASTM	JIS	DIN
45	C45E4	45	1045	S45C	CK45
40Cr	41Cr4	40X	5140	SCr440	41Cr4
20CrMo	18CrMo4	20ХМ	4118	SCM22	25CrMo4
42CrMo	42CrMo4	38XM	4140	SCM440	42CrMo4
20CrMnTi		18XГT		SMK22
20Cr2Ni4		20X2H4A
20CrNiMo	20CrNiMo2	20XHM	8720	SNCM220	21NiCrMo2
40CrNiMoA		40XH2MA/40XHMA	4340	SNCM439	40NiCrMo6/36NiCrMo4
20CrNi2Mo	20NiCrMo7	20XH2MA	4320	SNCM420
