| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | HB22082303 |
| Quantidade de ordem mínima: | 1 parte |
| Preço: | 300 |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 60 dias |
| Termos de pagamento: | L/C, D/P, T/T, Western Union |
| Habilidade da fonte: | 500 partes/mês |
| Brand: | OEM | HS Code: | 84834090 |
|---|---|---|---|
| Hardness: | 260-290 HB | Tip Diameter: | 970mm |
| Inner type: | Taper Hole | Material: | 42CrMo |
| Destacar: | Engrenagem de aço de desenhos em espinha do pinhão,Peças da transmissão da engrenagem de desenhos em espinha,Engrenagem de aço de desenhos em espinha do pinhão de AISI 4140 |
||

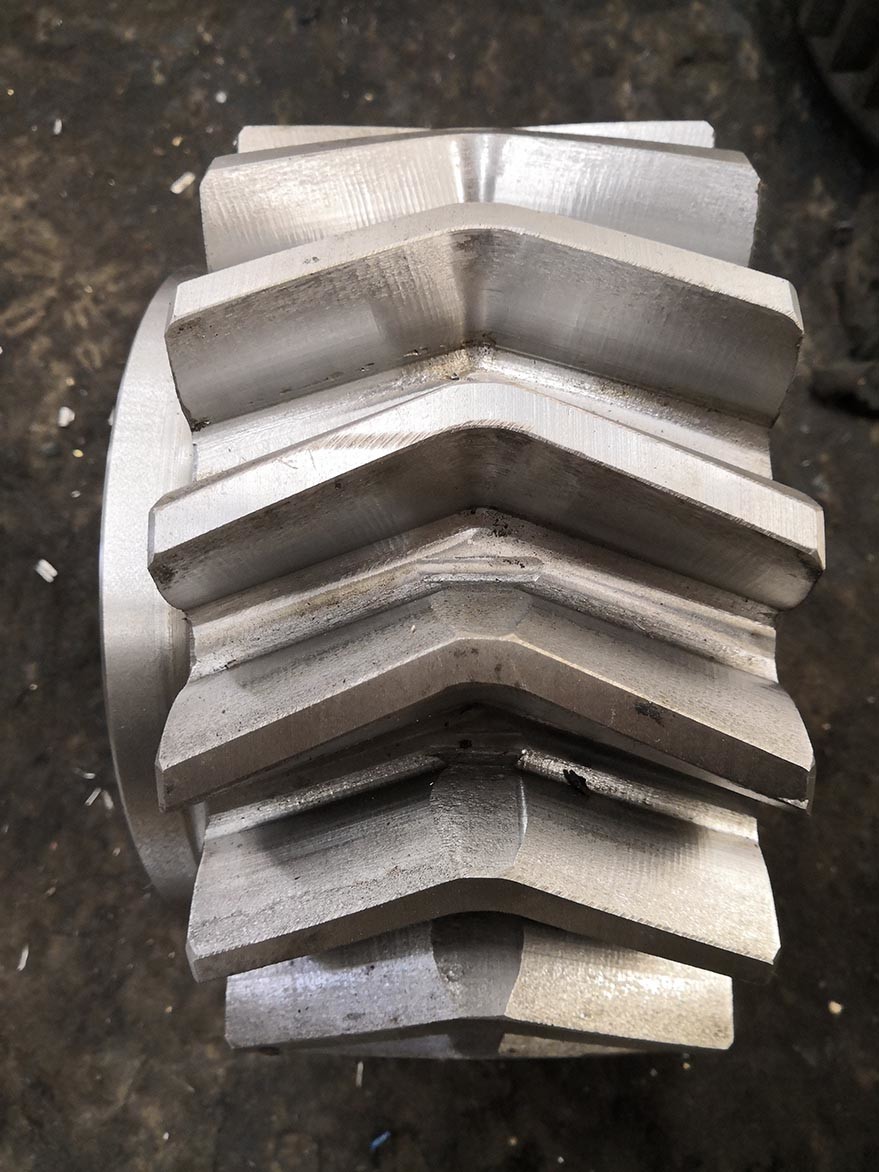

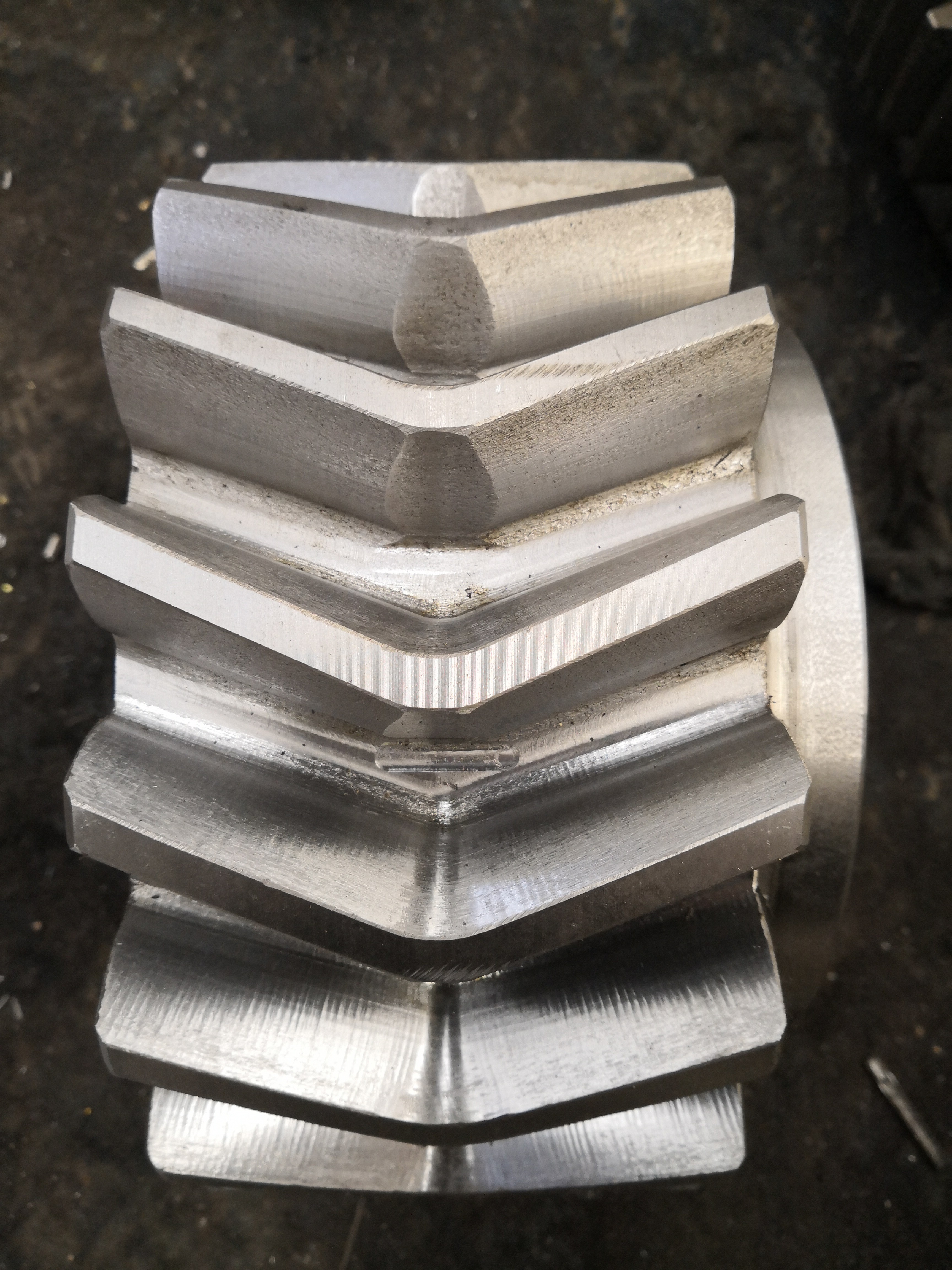

Peças de Transmissão de Engrenagem Helicoidal de Pinhão de Aço AISI 4140 Feitas Sob Medida
1) Características da Engrenagem Helicoidal
a) Não há espaço entre as duas metades na Engrenagem Helicoidal.
Os dentes helicoidais esquerdos tocam os dentes helicoidais direitos.
b) Possui menos comprimento axial e, portanto, pode ser usado onde o espaço é limitado.
2) Tratamento térmico da Engrenagem Helicoidal
As engrenagens cilíndricas geralmente são tratadas termicamente apenas por têmpera e revenimento.
3) Aplicação da Engrenagem Helicoidal
Aplicações pesadas, especialmente em siderúrgicas e fábricas de cimento.
| Produtos | Engrenagem Helicoidal |
| Feito sob medida | √ |
| Tipo de Perfil | Helicoidal |
| Fabricação | Fresagem de Engrenagens |
| Retificação de Dentes de Engrenagem | Nulo |
| Módulo (M) | Personalizado |
| Número de Dentes (Z) | 14 |
| Ângulo de Pressão (α) | 20° |
| Ângulo da Hélice (β) | Personalizado |
| Grau de Precisão dos Dentes | Grau ISO 8-9 |
| Tratamento Térmico | Têmpera e Revenimento |
| Dureza da Superfície |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
