| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SB22082102 |
| Quantidade de ordem mínima: | 2 grupos |
| Preço: | $70/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 62 dias |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 500 grupos/mês |
| Altura total: | 14 | Diâmetro da ponta: | Φ1882 |
|---|---|---|---|
| Ângulo da hélice: | 35° | material: | 20CrNi2MoA |
| Largura da cara: | 50 | Furo interno: | Φ1650 |
| Destacar: | engrenagens cônicas da grande espiral do tamanho 62T,Engrenagens cônicas espirais de YIZGEAR,As engrenagens cônicas espirais ajustaram o módulo 30 |
||
1) Capacidade de fabricação de engrenagens cónicas espirais
Módulo Gleason: 0,8 até 30
Tipo: Tipo Gleason e Klingelnberg, preferencialmente Tipo Gleason
Diâmetro máximo da engrenagem: 2000 mm
Diâmetro máximo do eixo do pinhão: 200 mm
Desenvolvimento e cálculo interno de resumos de acordo com o método Gleason
Entrega apenas por conjunto
Sempre melhor fornecer as distâncias de montagem
Verificação das gamas de contato em máquinas de teste Gleason
Acabamento da retificação da engrenagem após tratamento térmico

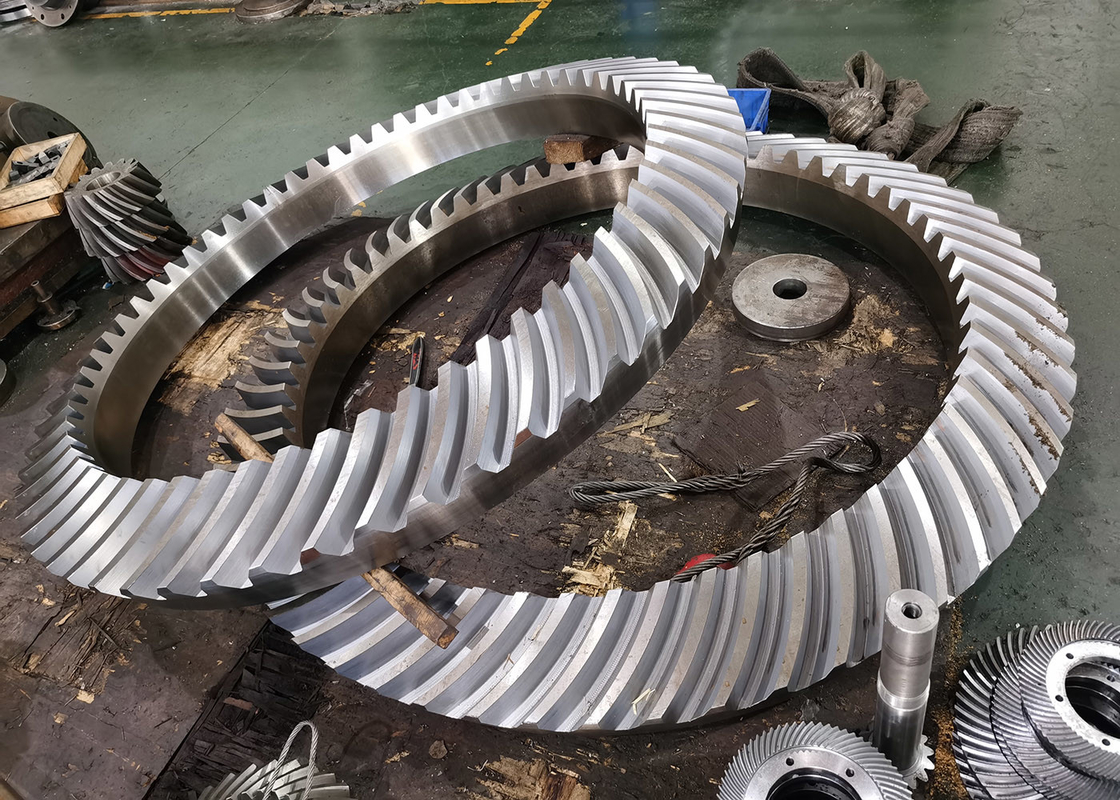

| Produtos | Conjunto de Engrenagens Cónicas Espirais |
| Feito sob medida | √ |
| Material | 20CrNi2MoA |
| Fabricação de Dentes de Engrenagem | Fresagem de Engrenagens |
| Retificação de Dentes de Engrenagem | √ |
| DP | |
| Número de Dentes (Z) | 62T |
| Ângulo de Pressão (α) | 20° |
| Ângulo da Hélice (β) | 35° |
| Grau de Precisão dos Dentes | ISO 7 Grau/ AGMA 11Grau |
| Tratamento Térmico | Cementação |
| Dureza da Superfície | 58-62 HRC |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Equipamento de Produção
Processo de Produção
Forjamento Usinagem Corte
Tratamento Térmico Retificação Inspeção
