| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SB22081503 |
| Quantidade de ordem mínima: | 2 grupos |
| Preço: | $70/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 62 dias |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 500 grupos/mês |
| Duração: | 503 mm | Ângulo de eixo: | 90° |
|---|---|---|---|
| DP: | 3.907 | Materiais: | 20CrMnTi |
| Ângulo de passo: | 16°13° | Ângulo da raiz: | 14°51' |
| Destacar: | Eixo de engrenagem espiral Gleason de 6,5 módulos,engrenagens e eixos de transmissão |
||

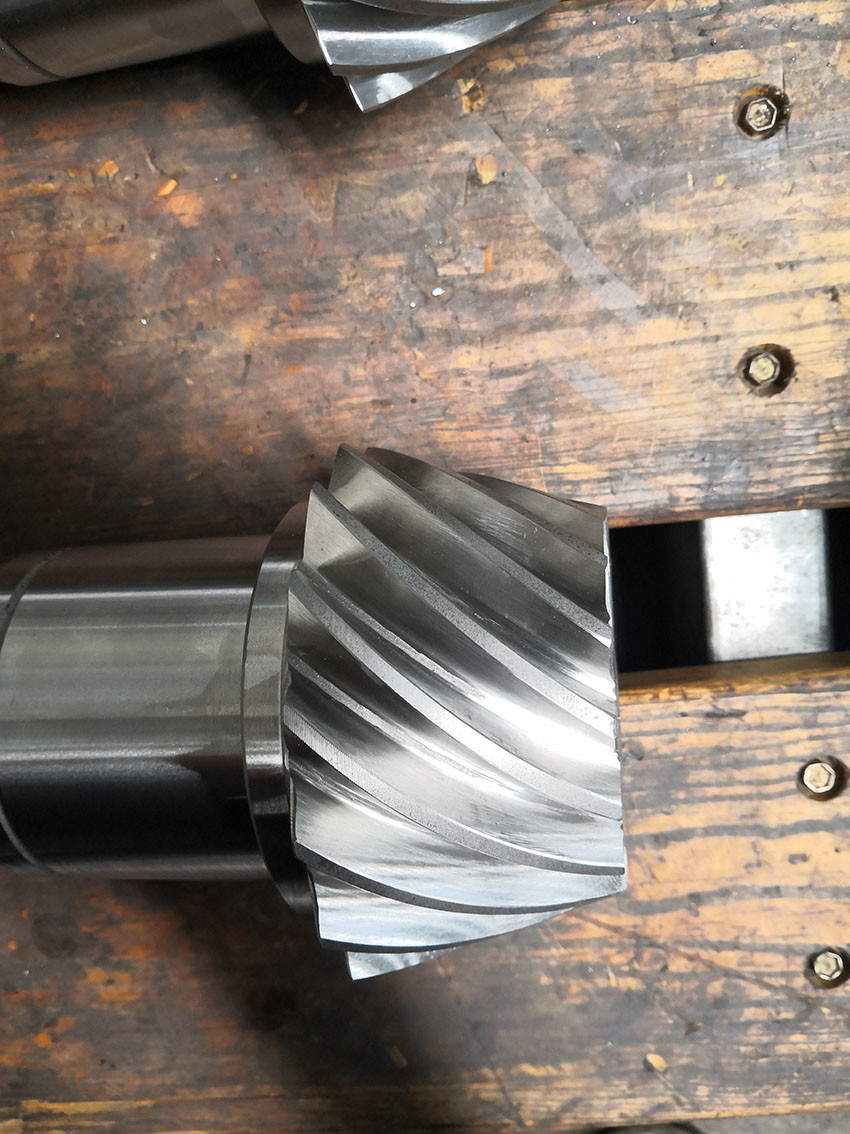

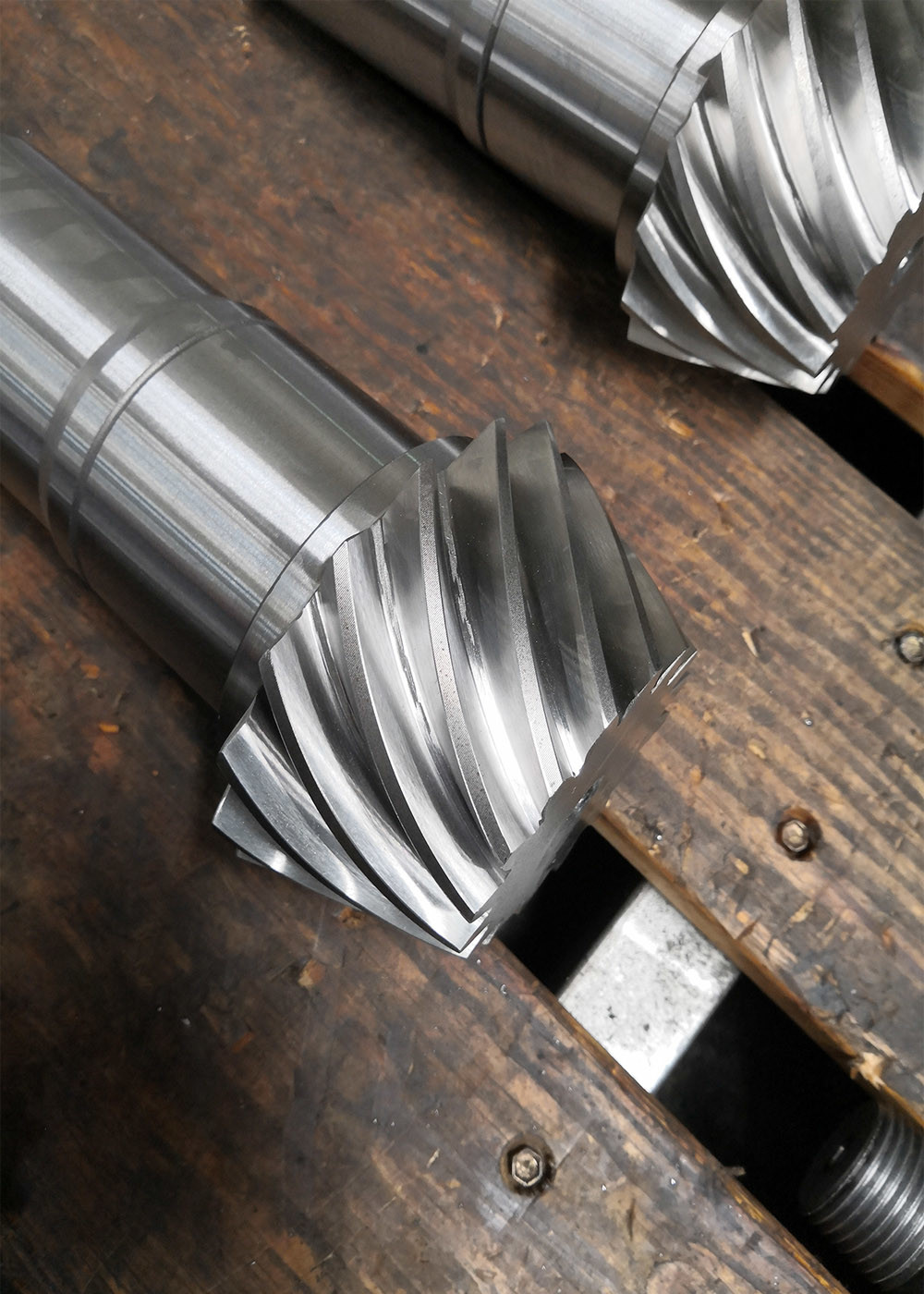

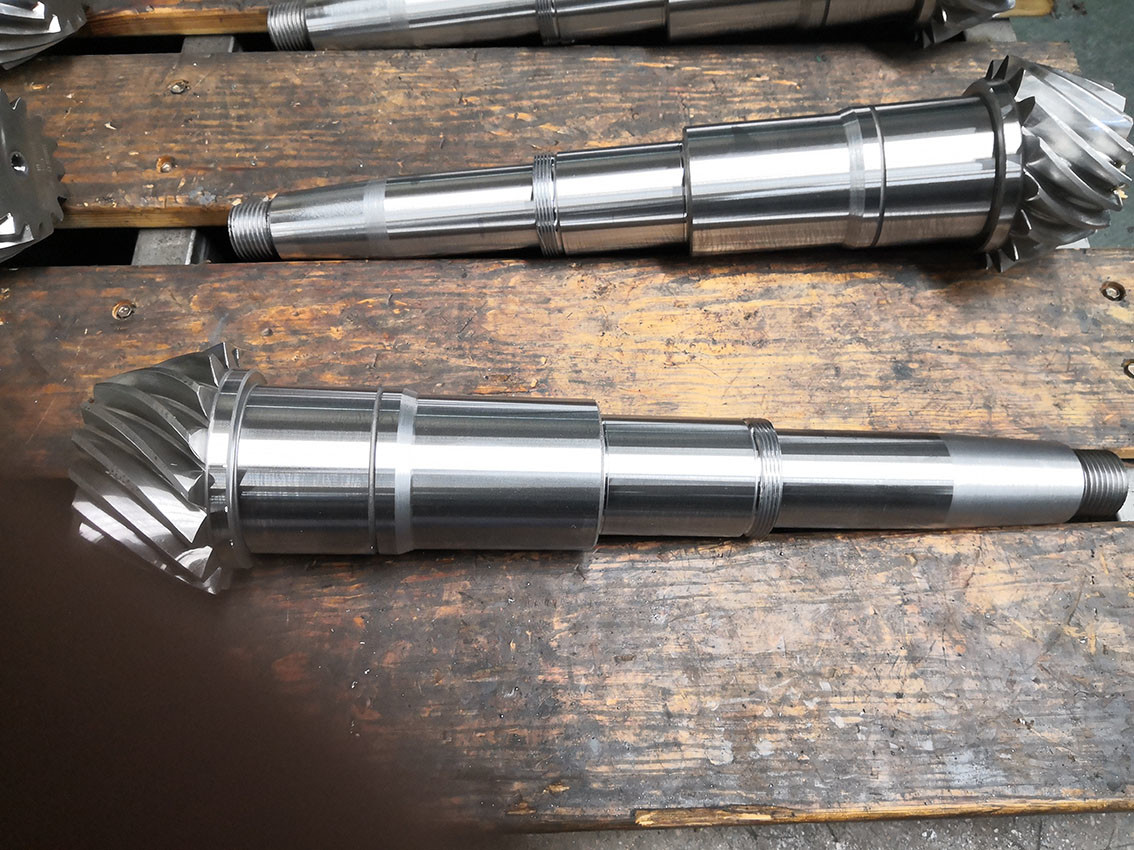

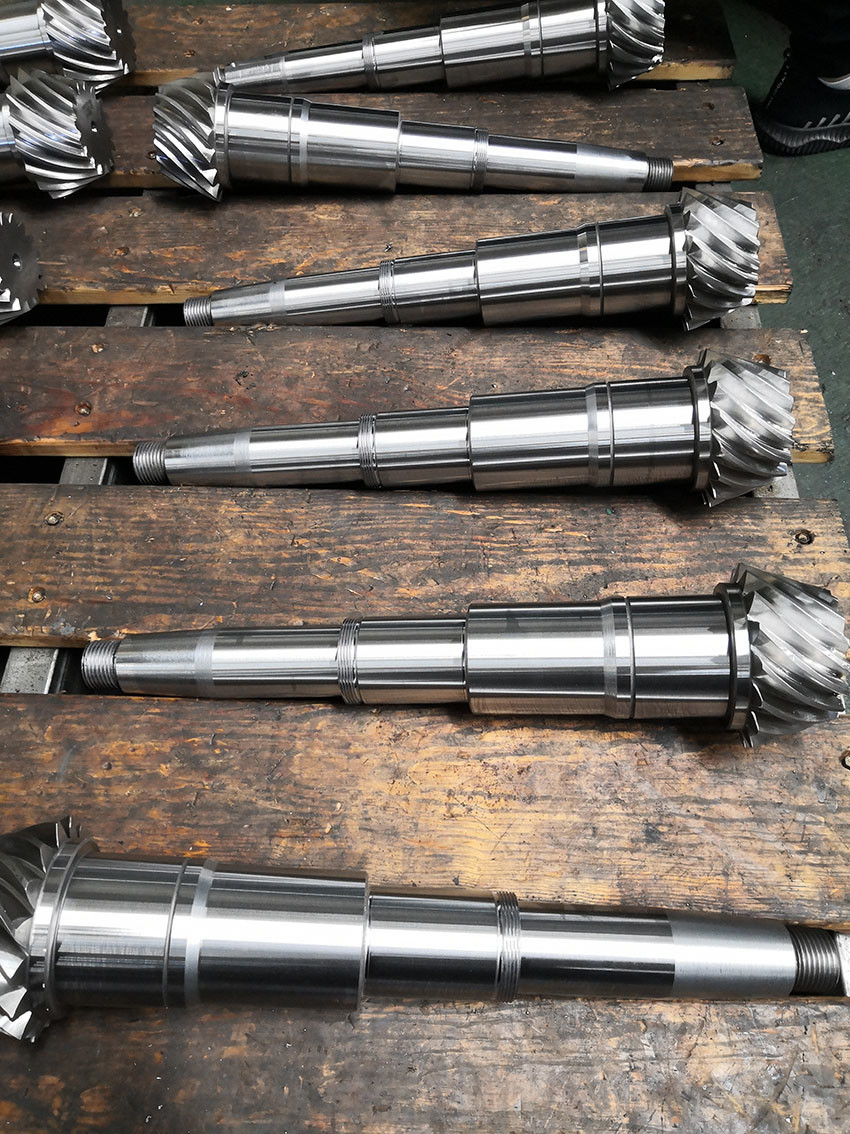

1) Descrição do eixo do engranagem cónica em espiral
Esta engrenagem cónica em espiral é de 6,5 m de comprimento total de 503 mm
A rugosidade do eixo é zero.8
O diâmetro exterior é Φ119.07
2) Fabricação de engrenagens cónicas em espiral
Materiais e produtos 260-280 HB
Tratamento térmico de cimento 58-62 HRC
Profundidade da capa endurecida 1,4-1,8 mm
Duração do núcleo 35-42 HRC
Fresado de engranagens e rectificado de engranagens
| Produtos | Eje de engrenagem de bisel em espiral |
| Feito sob medida | √ |
| Materiais | 20CrMnTi |
| Fabricação de dentes de engrenagem | Moagem de engrenagens |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | 6.5 |
| Número de dentes (Z) | 16 |
| Ângulo de pressão (α) | 20° |
| Ângulo de condução | 35° |
| Grau de precisão | Classe ISO 6/Classe AGMA 11 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
