| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SB22081502 |
| Quantidade de ordem mínima: | 2 grupos |
| Preço: | $370/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 62 dias |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 500 grupos/mês |
| Duração: | 670mm | Ângulo de cara: | 37°25' |
|---|---|---|---|
| módulo: | 10 | Diâmetro de passo: | 320 |
| Direção: | Mão esquerda | Materiais: | 17CrNiMo6 |
| Destacar: | Eixos de engrenagem chanfrados espirais da transmissão,10 eixos de engrenagem da transmissão do módulo,10 eixos do chanfro da espiral do módulo |
||

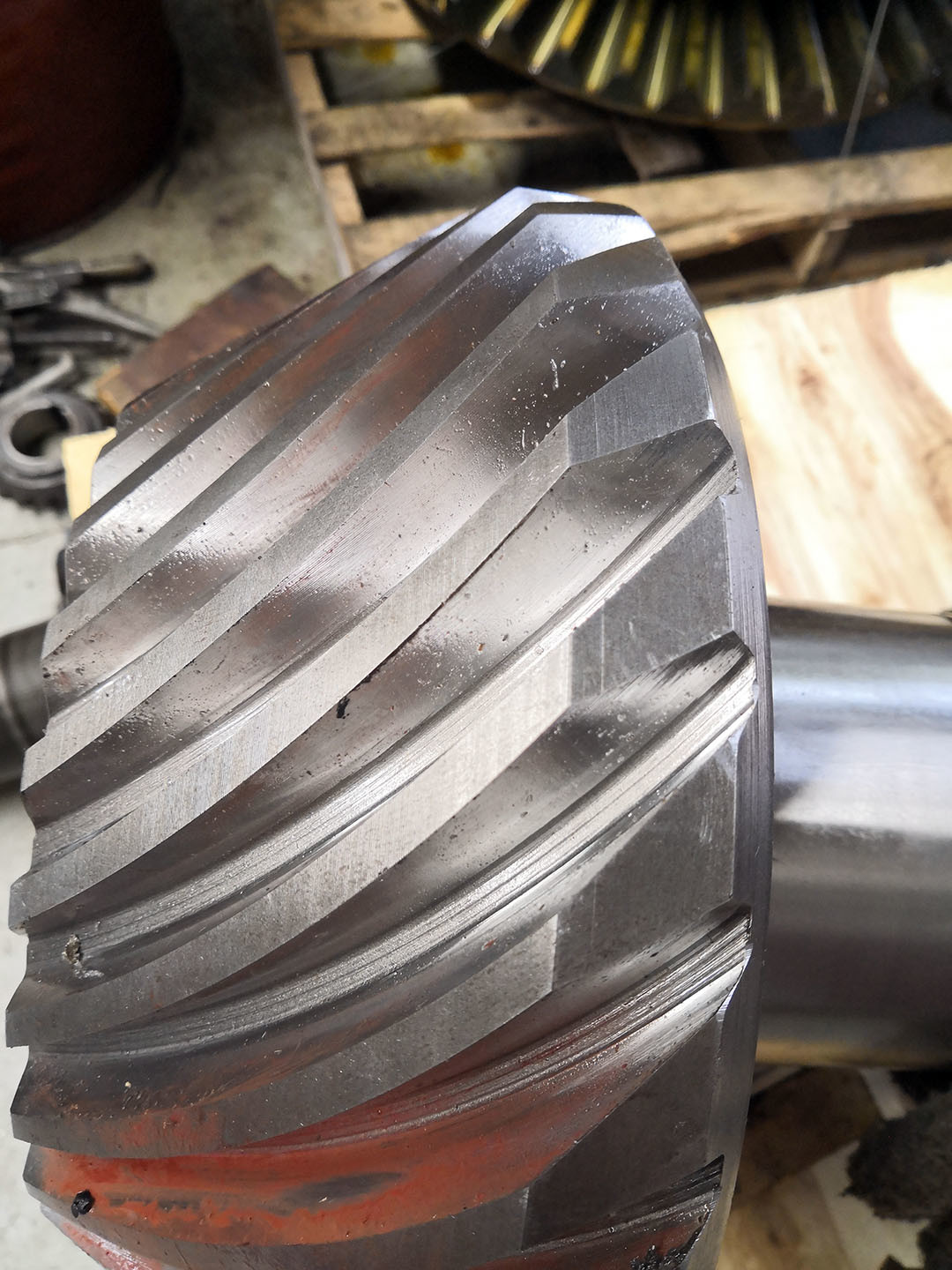

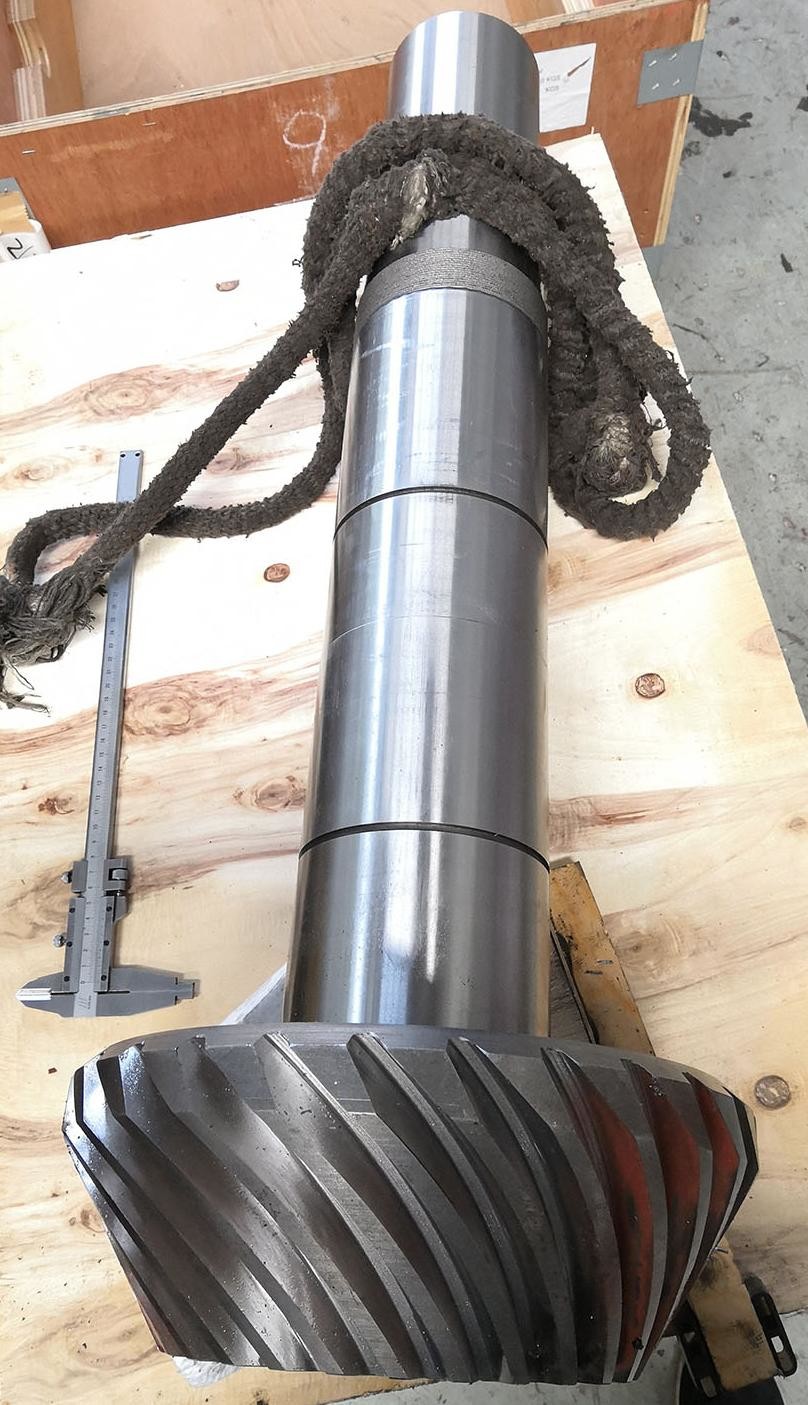

10 Módulo Gleason Tipo Espiral Bevel Gear Grinding Transmission Gear Shafts
1) Descrição da engrenagem em espiral
Uma engrenagem cónica em espiral é a forma mais complexa de engrenagem cónica.
O resultado é uma maior sobreposição entre os dentes, o que
Promover o apego e o desapego gradual ao contacto dos dentes.
Esta suavidade melhorada resulta numa vibração e num ruído mínimos produzidos durante a operação.
Além disso, devido a uma maior distribuição da carga devido à maior quantidade de dentes em contacto,
As engrenagens cónicas em espiral têm melhores capacidades de carga.
Isto permite que sejam mais pequenos em comparação com os engrenagens cônicas retas com a mesma capacidade.
| Produtos | Eje de engrenagem de bisel em espiral |
| Feito sob medida | √ |
| Tipo de perfil | 17CrNiMo6 |

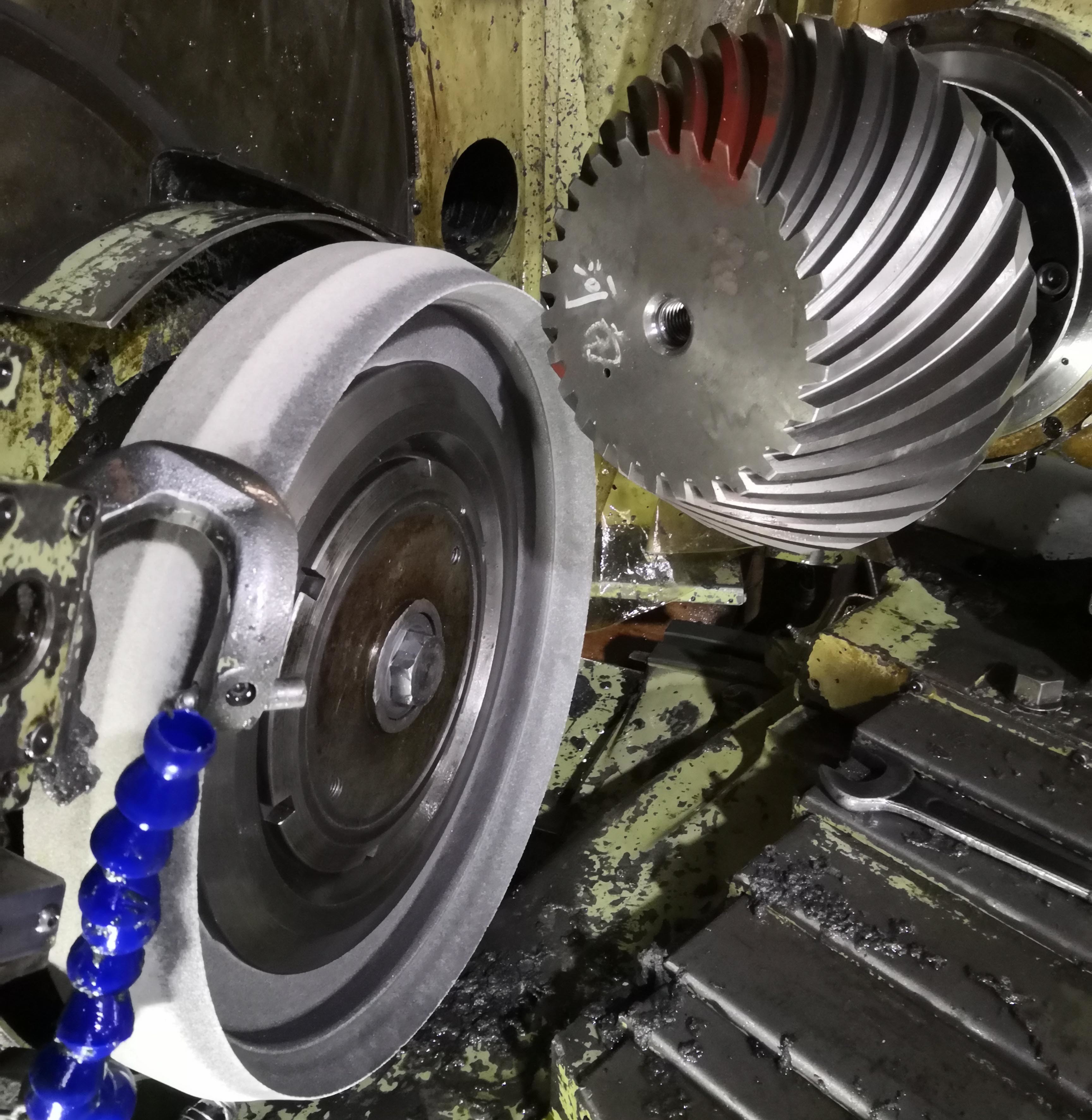

| Fabricação | Moagem de engrenagens e moagem de dentes de engrenagens |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | 10 |
| Número de dentes (Z) | 32 |
| Ângulo de pressão (α) | 20° |
| Ângulo da hélice (β) | 35° |
| Grau de precisão dos dentes | Classe ISO 6/Classe AGMA 11 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
