| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SB2207003 |
| Quantidade de ordem mínima: | 2 grupos |
| Preço: | $70/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 62 dias |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 500 grupos/mês |
| Duração: | 503 mm | Ângulo de eixo: | 90° |
|---|---|---|---|
| Modulo: | 6,5 | Diâmetro externo: | 119.07 |
| Direção: | À direita | Dureza: | 58-62 HRC |
| Destacar: | Eixo da engrenagem cônica da espiral do assistente,módulo espiral do eixo de engrenagem 6,5 |
||

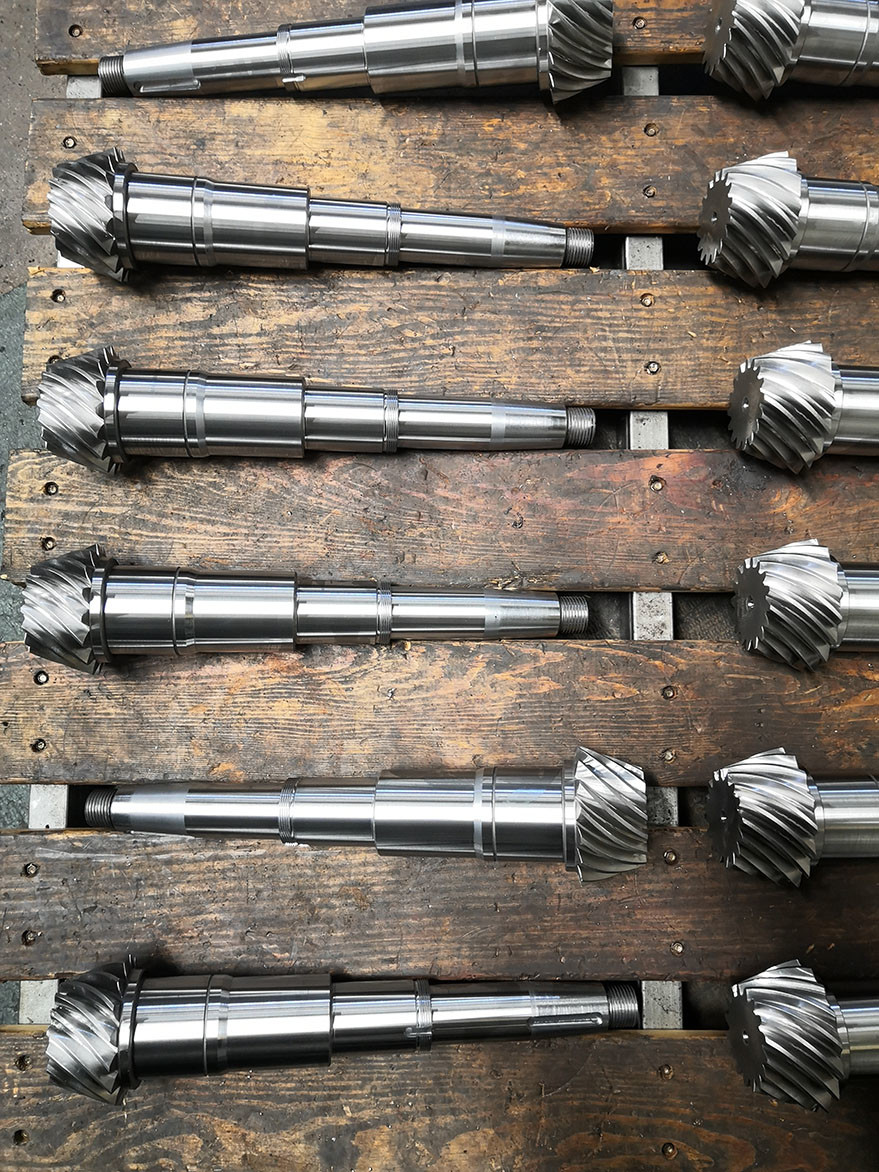

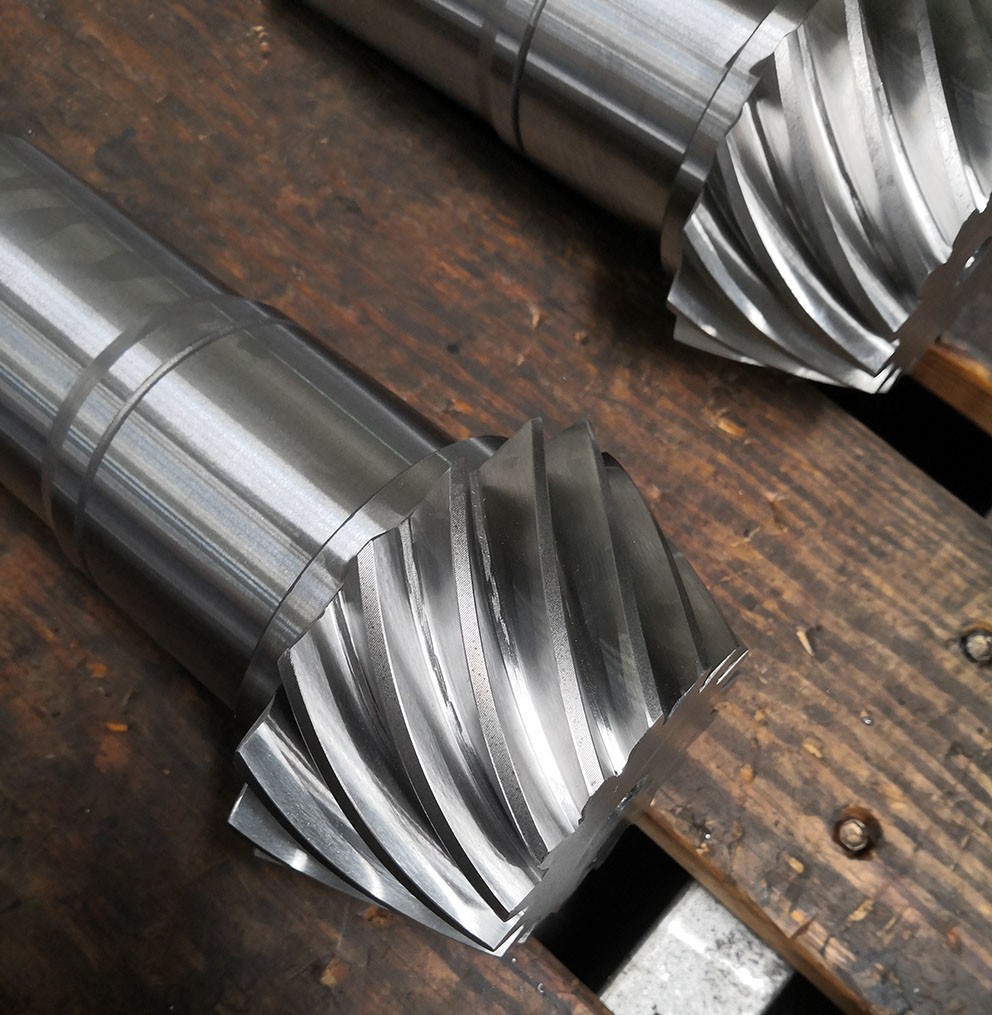

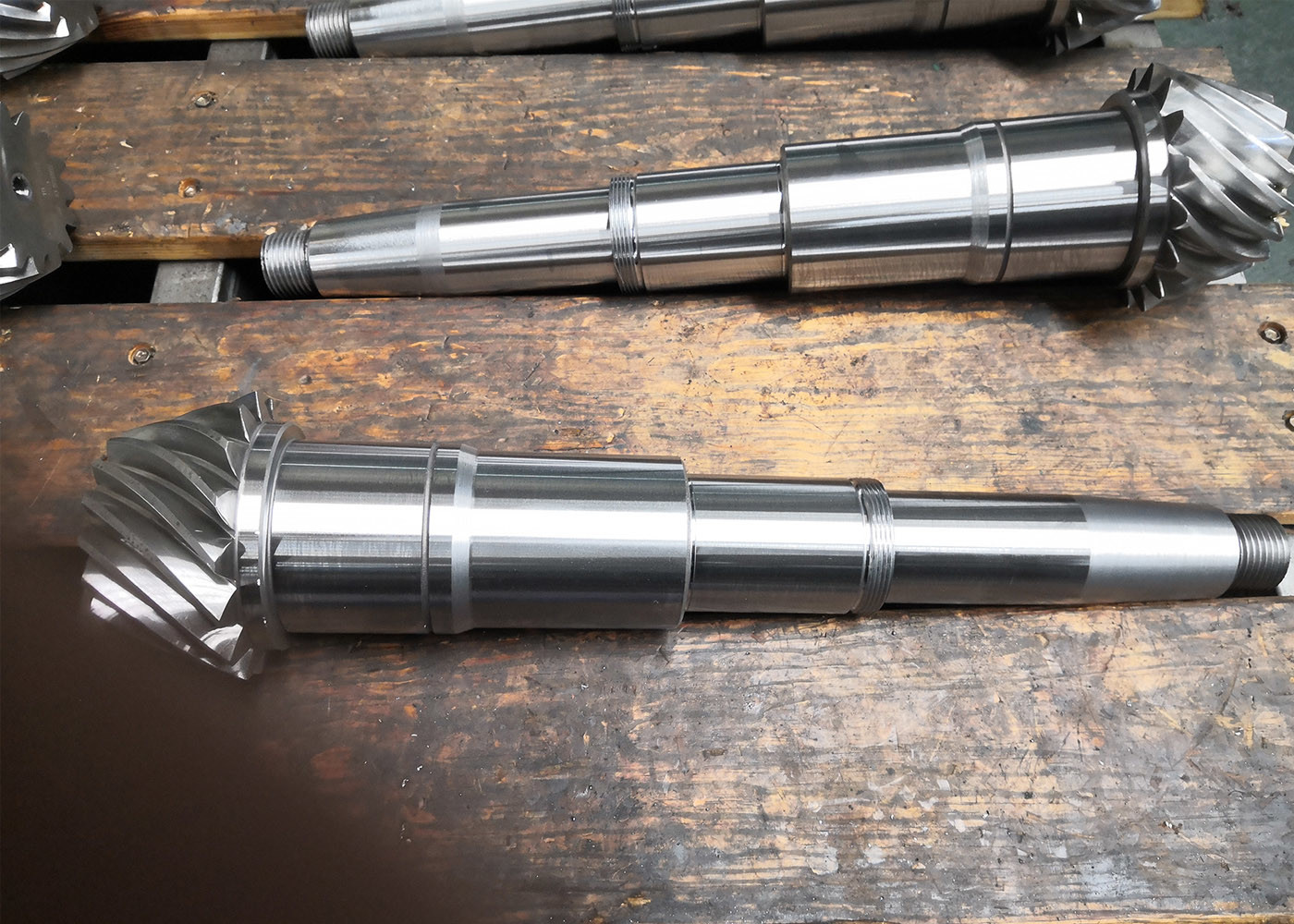

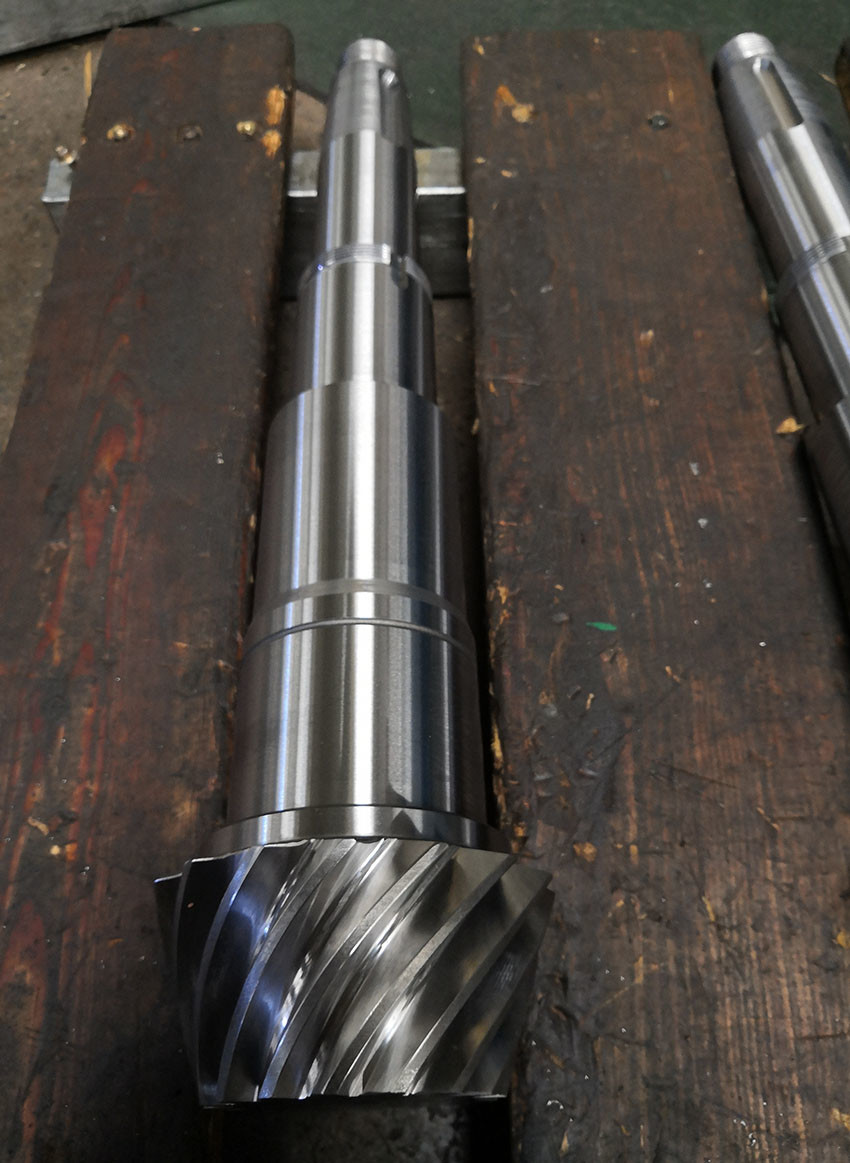

1) Descrição da engrenagem em espiral
Este engrenagem espiral é 6.5M 16T com comprimento total 503mm
A rugosidade do eixo é Ra 0.8
O diâmetro da ponta éΦ119.07
2) Fabricação de engrenagens de bico em espiral
Material é Qenching e temperação 260-280 HB
Tratamento térmico de carburante 58-62 HRC
Profundidade da camada endurecida 1,4-1,8 mm
Dureza do núcleo 35-42 HRC

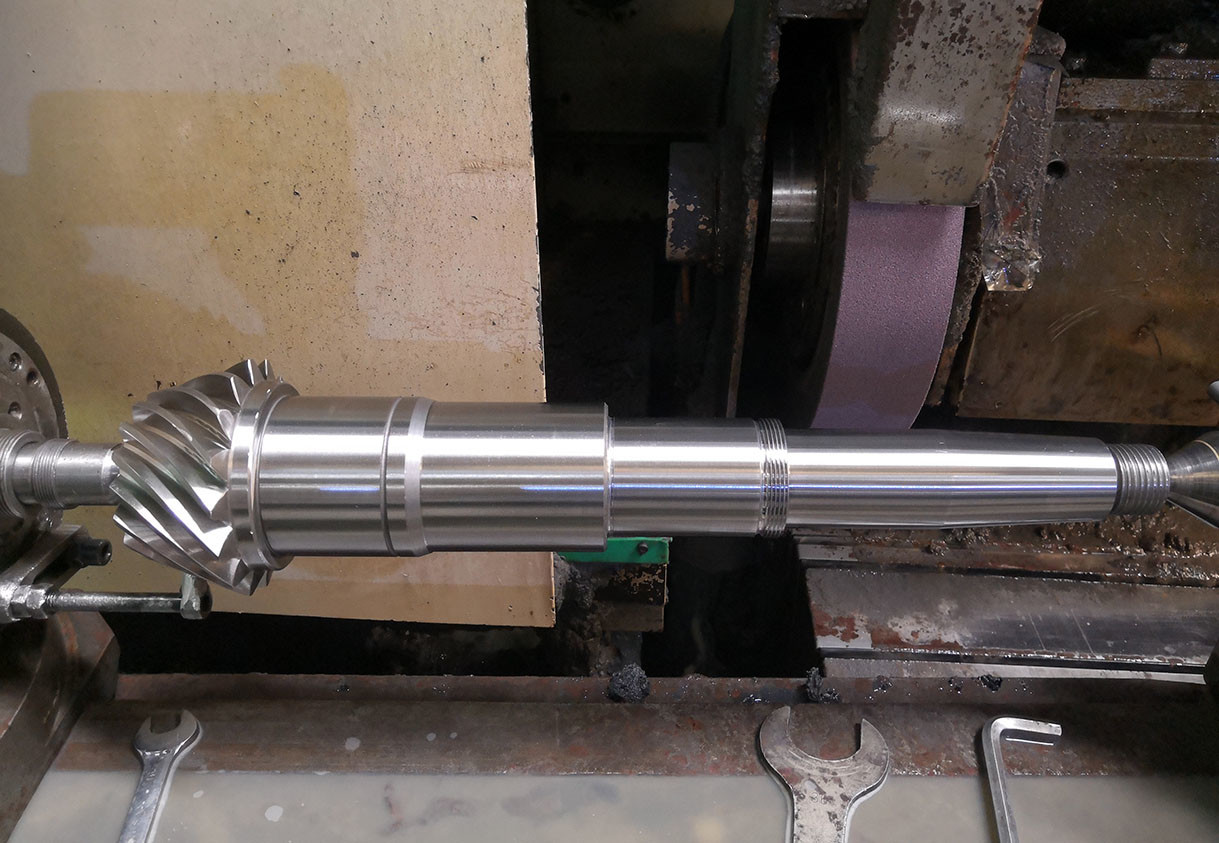

Moagem de engrenagens e moagem de engrenagens
| Produtos | Eje de engrenagem de bisel em espiral |
| Feito sob medida | √ |
| Materiais | 20CrMnTi |
| Fabricação de dentes de engrenagem | Moagem de engrenagens |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | 6.5 |
| Número de dentes (Z) | 16 |
| Ângulo de pressão (α) | 20° |
| Ângulo de condução | 35° |
| Grau de precisão | Classe ISO 6/Classe AGMA 11 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
