| Lugar de origem: | China |
|---|---|
| Marca: | YZGEAR |
| Número do modelo: | BG22072201 |
| Quantidade de ordem mínima: | 1 grupo |
| Preço: | $300.0/Set |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 55 dias |
| Termos de pagamento: | L/C, D/P, T/T, Western Union |
| Habilidade da fonte: | 200 grupos/mês |
| Modulo: | 12,5 | Os dentes numeram: | 33 e 52 |
|---|---|---|---|
| Materiais: | SAE 4340 | Tratamento térmico: | Indução endurecida |
| Dureza: | 50-55 HRC | Grau de qualidade: | Categoria do ISO 8-9 |
| Destacar: | Engrenagens cônicas retas do SAE 4340,Engrenagem que dá forma à engrenagem cônica da mitra,Módulo 12 |
||

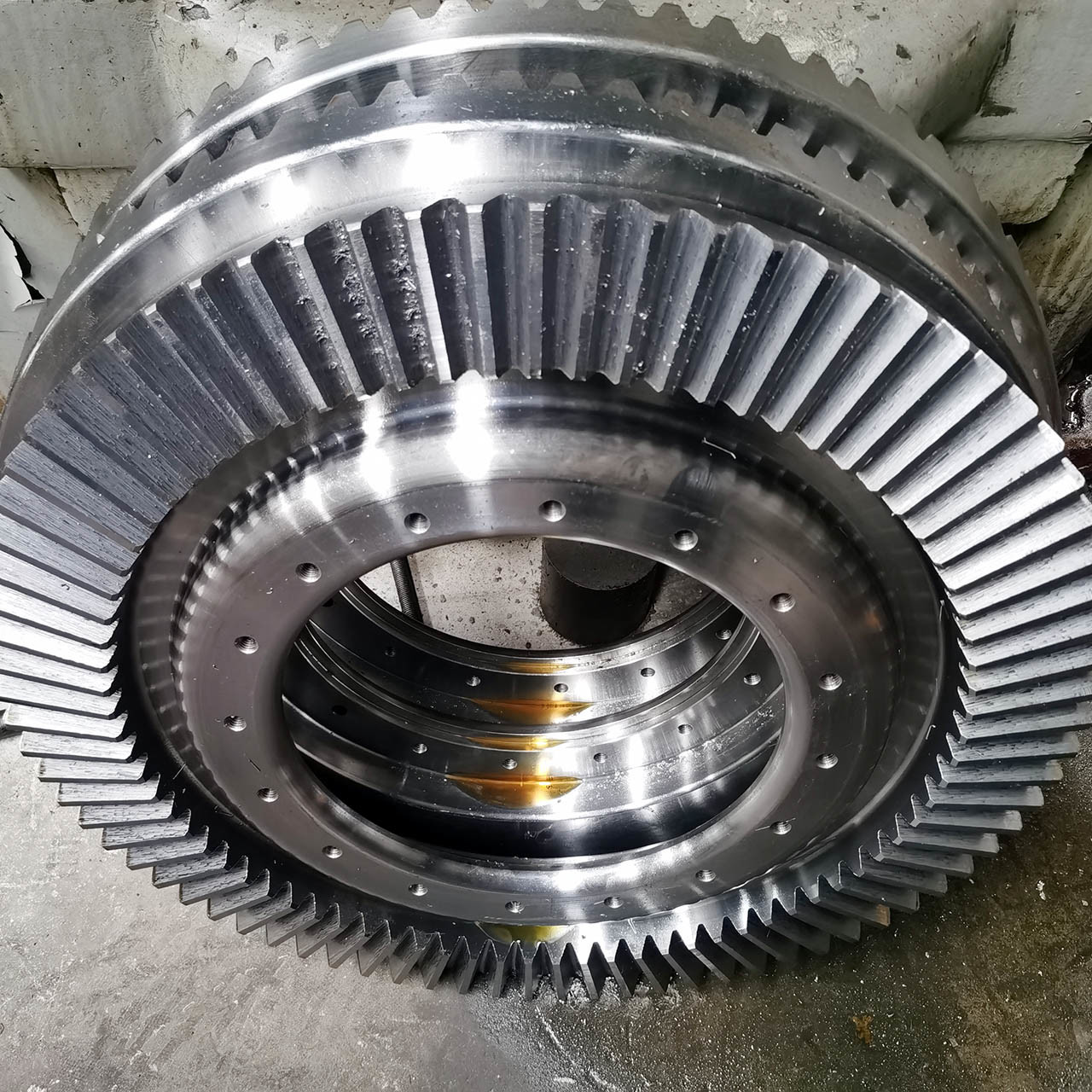

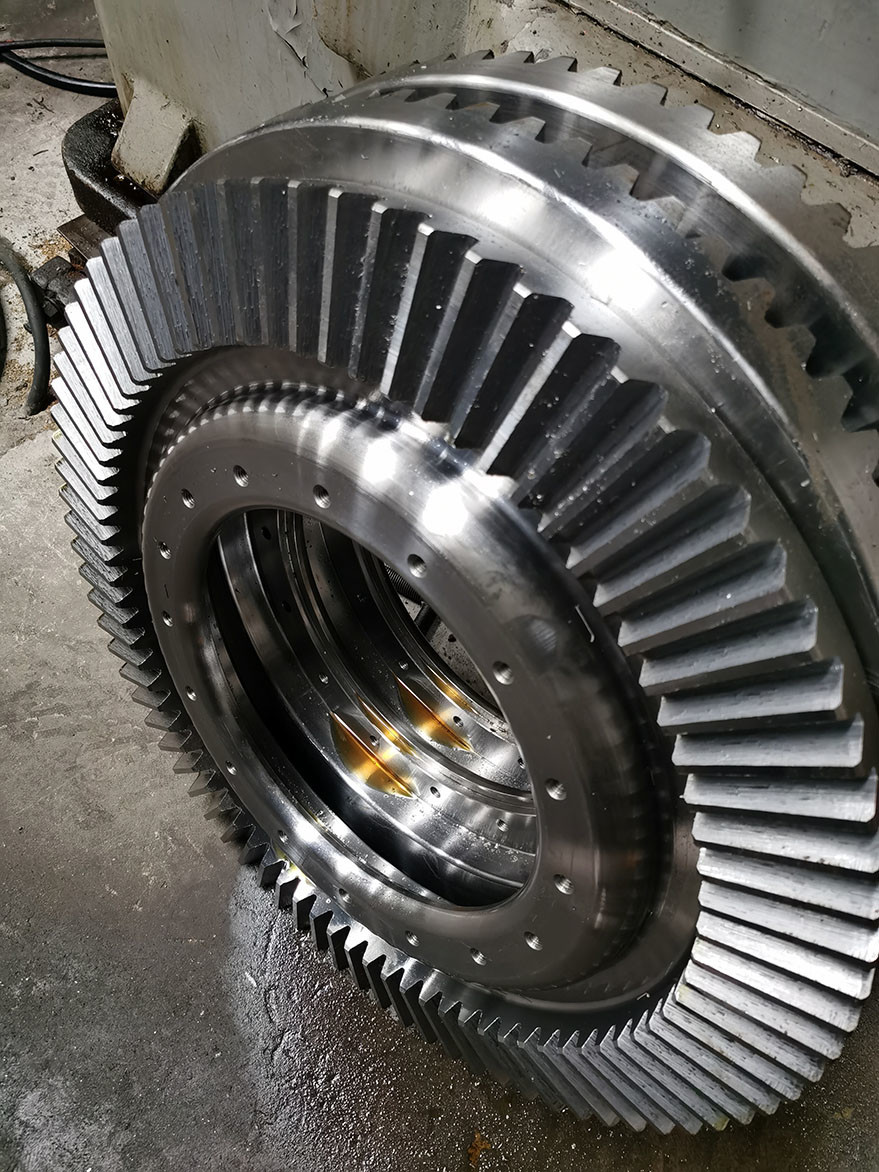

12.5 Engrenagem de módulo em forma de engrenagem de bisel reta-engrenagem cónica
1) Aplicações de engrenagens esquemáticas retas
Ferramentas elétricas, máquinas-ferramenta, triturador de cone, impressoras.
2) Características dos engrenagens esquemáticas retas
a) Os engrenagens cóvicas retas podem proporcionar relações de redução até aproximadamente 1:5
b) A fabricação de engrenagens de convecção retas é fácil.
| Produtos | Engrenagem de bisel reta |
| Feito sob medida | √ |
| Ângulo do eixo | 90° |
| Fabricação de engrenagens dentárias | Formação de engrenagens |
| Moagem de Dentes de Engrenagem | |
| Módulo (M) | 14 |
| Número de dentes (Z) | 26/60 |
| Ângulo de pressão (α) | 20° |
| Grau de precisão dos dentes | Grau ISO 8-9 |
| Tratamento térmico | Carburação/ endurecimento por indução |
| Dureza da superfície | Pinião 58-62 HRC/ engrenagem 50-55 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
