| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | HB2207004 |
| Quantidade de ordem mínima: | 1 grupo |
| Preço: | $1000/ Set |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 67 dias |
| Termos de pagamento: | L/C,T/T |
| Habilidade da fonte: | 50 grupos/mês |
| Profile Type: | Herringbone Gear | Material: | Forging Steel |
|---|---|---|---|
| Brand: | OEM | Hardness: | 230-260 HB |
| Manufacture Processing: | Gear Milling | Color: | Original Metallic Color |
| Destacar: | Grupo da engrenagem de desenhos em espinha da fábrica de aço,Grupo da engrenagem de desenhos em espinha do pinhão,Engrenagens de desenhos em espinha da fábrica de aço |
||

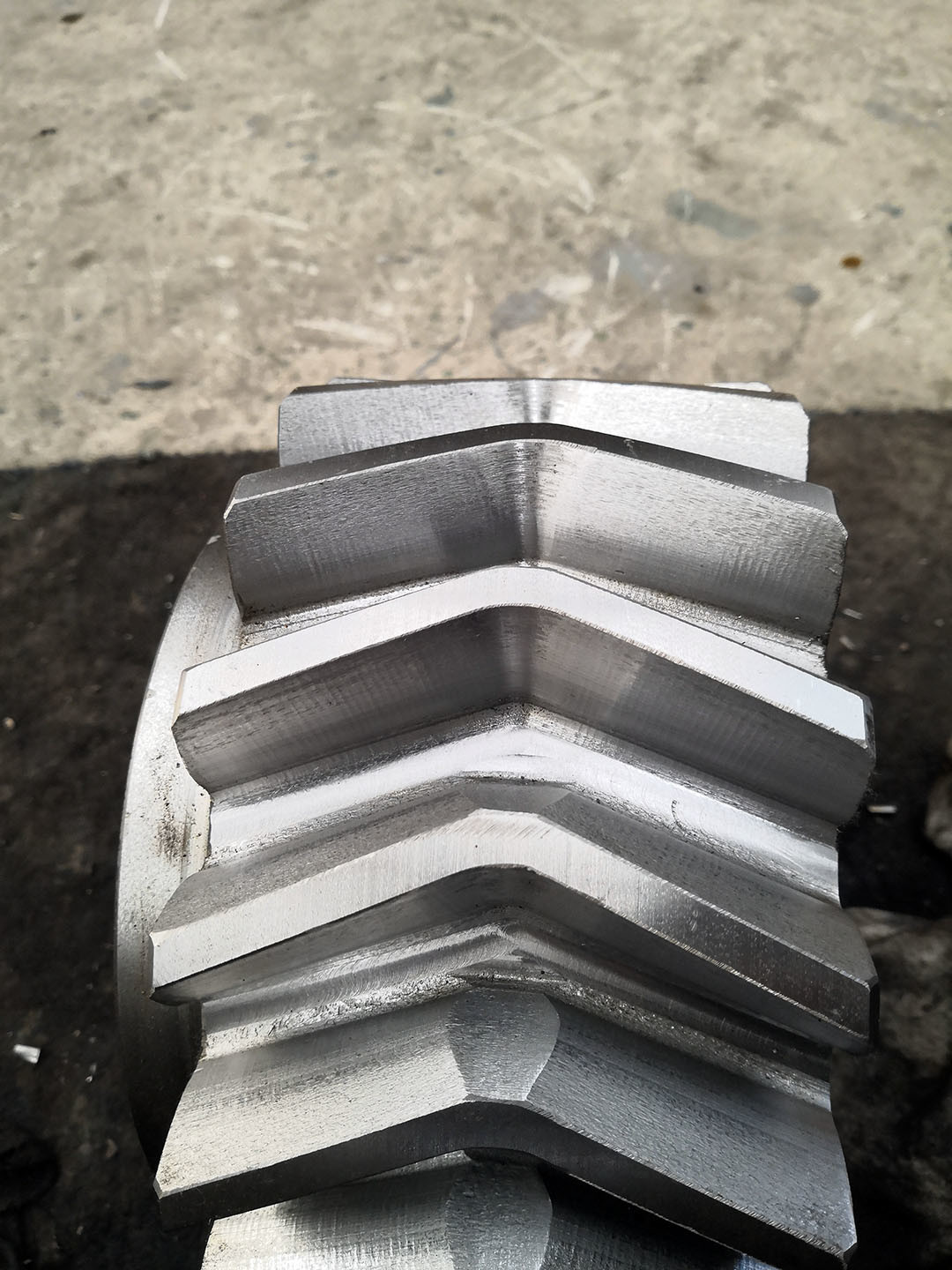

Conjunto de Engrenagens Helicoidais Duplas para Fábrica de Aço - Engrenagens Helicoidais Duplas
1) Descrição da Engrenagem Helicoidal Dupla
A engrenagem helicoidal dupla é um tipo específico de engrenagem helicoidal dupla. É um tipo especial de combinação de engrenagens de
duas engrenagens helicoidais de mãos opostas (mão esquerda e mão direita).
As engrenagens helicoidais duplas não produzem uma carga axial adicional.
2) Características da Engrenagem Helicoidal Dupla
a) Transferência de potência suavemente, porque mais de dois dentes estarão engrenados a qualquer momento.
b) Sem carga axial de impulso lateral.
3) Aplicações da Engrenagem Helicoidal Dupla
Turbina a vapor, aplicações pesadas, laminador.
| Produtos | Engrenagem Helicoidal Dupla |
| Feito sob medida | √ |
| Tipo de Perfil da Engrenagem | Helicoidal Dupla |
| Fabricação dos Dentes da Engrenagem | Fresagem de Engrenagens |
| Retificação dos Dentes da Engrenagem | Nulo |
| Módulo (M) | 10 |
| Número de Dentes (Z) | 16 |
| Ângulo de Pressão (α) | 20° |
| Ângulo da Hélice (β) | Personalizado |
| Grau de Precisão dos Dentes | Grau ISO 8-9 |
| Tratamento Térmico | Têmpera e Revenimento |
| Dureza da Superfície |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
